Os conjuntos de chicotes elétricos são componentes fundamentais em uma vasta gama de dispositivos e sistemas modernos, desde os veículos que dirigimos até os equipamentos médicos que salvam vidas. Este guia explora a definição, os benefícios e as aplicações extensivas dessas montagens essenciais. Ao analisar dados sobre tendências do setor e comparar vários tipos de soluções de chicotes elétricos, fornecemos insights sobre por que elas são indispensáveis. Compreender as suas utilizações, especialmente em relação aos mais recentes avanços tecnológicos, ajuda a esclarecer o Seu papel crítico na garantia da eficiência, segurança e fiabilidade em diversos setores. Também nos aprofundamos em como selecionar o chicote elétrico ideal para necessidades específicas, incorporando informações relevantes para produtos encontrados em plataformas como o TSCN Connector, para orientar os usuários que buscam desempenho e longevidade ideais em seus Sistemas Elétricos.

O que é um conjunto de chicote de fios?

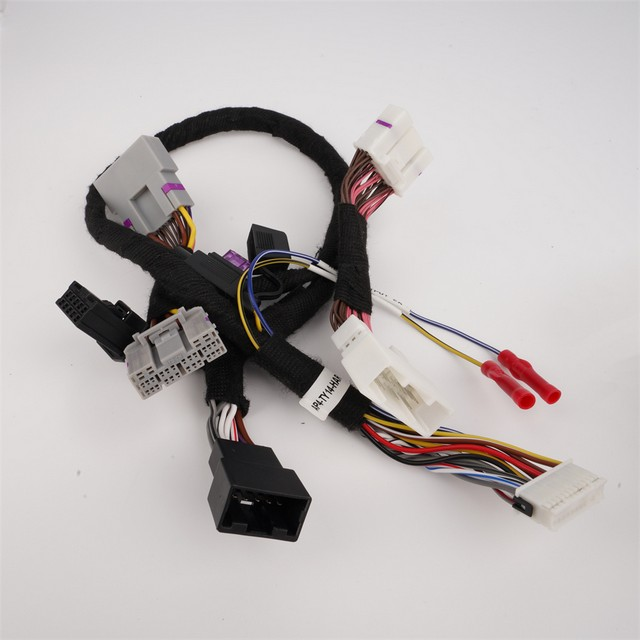

Um conjunto de chicote de fios, muitas vezes chamado de chicote de fios, chicote de cabos ou chicote de fios, é um feixe estruturado de fios, cabos e, às vezes, traços condutores, meticulosamente organizados e unidos. Esse processo de agrupamento normalmente envolve o uso de tiras, grampos, fita de tear, conduíte ou termoplásticos extrudados para criar uma unidade coesa. O objetivo principal deste conjunto é transmitir energia elétrica ou sinais de forma eficiente e confiável entre diferentes componentes dentro de um sistema maior.

Pense em um chicote elétrico como o sistema nervoso ou circulatório de uma máquina ou dispositivo. Assim como nossos corpos organizaram caminhos para nervos e vasos sanguíneos, um chicote elétrico fornece uma rota planejada e protegida para correntes elétricas e sinais de dados. Consiste em vários elementos principais:

Fios e cabos: são os caminhos condutores, geralmente feitos de cobre ou alumínio, isolados com materiais como PVC, Teflon ou silicone, escolhidos com base em fatores como resistência à temperatura, flexibilidade e requisitos de tensão.

Conectores: São os Terminais nas extremidades do chicote que permitem a interface com os diversos componentes aos quais serve, garantindo conexões seguras e estáveis. Eles vêm em inúmeros formatos, tamanhos e configurações de pinos.

Revestimento protetor: geralmente feito de materiais termoplásticos, borracha termofixa ou tecidos, essa camada externa protege os fios internos contra danos físicos, abrasão, umidade, produtos químicos e temperaturas extremas, prolongando significativamente a vida útil do conjunto.

Componentes de alívio de tensão: Recursos como capas ou seções reforçadas nos pontos do conector evitam que a tensão excessiva seja transferida para os fios, protegendo as juntas de solda e evitando o arrancamento.

Etiquetas e marcações: para chicotes complexos, etiquetas ou códigos de cores ajudam a identificar fios ou seções individuais, simplificando a instalação, solução de problemas e manutenção.

O projeto e a fabricação de um chicote elétrico é um processo preciso que envolve roteamento cuidadoso, corte de fios em comprimentos exatos, remoção de isolamento, terminação de fios em conectores e, por fim, agrupamento e proteção do conjunto. Isso contrasta com um conjunto simples de cabos, que pode consistir em apenas um ou alguns cabos com conectores em cada extremidade, sem o complexo roteamento interno e o agrupamento de um chicote completo.

Em essência, um chicote elétrico transforma um emaranhado potencialmente caótico de fios individuais em um sistema organizado, robusto e gerenciável, facilitando o projeto, a montagem e a manutenção de sistemas elétricos complexos.

Os benefícios de usar um conjunto de chicote de fios

A adoção de conjuntos de chicotes elétricos oferece inúmeras vantagens em relação ao uso de fios individuais soltos, tornando-os a solução preferida em quase todos os setores que dependem de sistemas elétricos. Esses benefícios contribuem significativamente para a eficiência, confiabilidade e economia do produto final.

Uma das vantagens mais significativas é melhor organização e limpeza. Um chicote elétrico traz ordem ao que de outra forma poderia ser um confuso labirinto de fios. Esta estrutura organizada torna a instalação significativamente mais rápida e menos propensa a erros, pois os técnicos podem facilmente seguir os caminhos pré-roteados e identificar circuitos específicos. Essa limpeza também simplifica futuras manutenções e soluções de problemas, permitindo que a equipe de manutenção localize rapidamente fios ou seções específicas sem dissecar todo o sistema.

Maior confiabilidade e durabilidade são benefícios fundamentais. Ao agrupar os fios e envolvê-los em materiais de proteção, um chicote elétrico protege os delicados condutores internos contra riscos ambientais, como umidade, sujeira, óleo, temperaturas extremas e abrasão física. Essa proteção evita problemas comuns como curtos-circuitos, atrito, corrosão e degradação do sinal, levando a uma vida operacional mais longa do sistema elétrico. As conexões seguras fornecidas pelos conectores padronizados também reduzem o risco de contatos soltos ou intermitentes, que são fontes frequentes de falhas no sistema.

Do ponto de vista da fabricação e montagem, os conjuntos de chicotes elétricos oferecem economias de custos substanciais. Os chicotes pré-montados podem ser produzidos em ambientes controlados, garantindo consistência e qualidade. Eles reduzem significativamente o tempo e a mão de obra necessários na linha de montagem principal, pois os técnicos não precisam rotear, conectar e proteger individualmente dezenas ou centenas de fios. Este processo simplificado acelera os ciclos de produção e reduz os custos gerais de fabricação. Além disso, a probabilidade reduzida de erros durante a instalação minimiza o retrabalho dispendioso ou falhas do sistema no futuro.

A redução de peso é outro benefício crítico, especialmente em setores como automotivo e aeroespacial. Um chicote elétrico bem projetado pode ser significativamente mais leve do que um sistema equivalente que usa fios individuais, especialmente quando o roteamento otimizado e os fios de bitola apropriada são selecionados. Esta redução de peso traduz-se diretamente na melhoria da eficiência de combustível nos veículos e no aumento da capacidade de carga útil nas aeronaves, oferecendo desempenho tangível e benefícios económicos.

A segurança é fundamentalmente melhorada com o uso de conjuntos de chicotes elétricos. A estrutura organizada e a capa protetora minimizam o risco de curtos-circuitos acidentais causados ​​pelo contato dos fios com arestas vivas ou entre si. O isolamento adequado e as conexões seguras reduzem o risco de choques elétricos para usuários ou técnicos. Em aplicações como automotiva, onde a vibração é comum, a construção robusta de um chicote elétrico garante que as conexões permaneçam seguras, evitando riscos potenciais, como avisos no painel, sistemas de segurança não funcionais ou até mesmo incêndios causados ​​por arco elétrico.

Finalmente, a facilidade de manutenção e reparo é bastante facilitada. Quando ocorre uma falha, o layout estruturado de um chicote elétrico, muitas vezes auxiliado por etiquetagem ou código de cores, permite que os técnicos rastreiem rapidamente os circuitos e isolem a área problemática. Substituir uma seção de um chicote ou um componente específico é geralmente muito mais simples e rápido do que lidar com uma confusão de fios soltos como um espaguete. Isto reduz o tempo de inatividade e os custos de reparo, aumentando o valor geral do ciclo de vida do equipamento.

As muitas aplicações dos conjuntos de chicotes de fios

A versatilidade e a confiabilidade dos conjuntos de chicotes elétricos os tornam componentes indispensáveis ​​em um espectro incrivelmente amplo de setores e aplicações. Praticamente qualquer dispositivo ou sistema moderno que dependa de eletricidade ou sinais eletrônicos utiliza alguma forma de chicote elétrico para gerenciar suas conexões internas. Aqui está uma olhada em algumas áreas principais:

Indústria Automotiva: Esta é talvez a aplicação mais proeminente. Os veículos modernos são essencialmente computadores móveis, repletos de unidades de controle eletrônico (ECUs), sensores, atuadores, sistemas de iluminação, centros de infoentretenimento e recursos de segurança como airbags e sistemas de freios antibloqueio. Um chicote elétrico complexo, muitas vezes pesando dezenas de quilogramas, percorre toda a extensão do veículo, conectando todos esses componentes. Deve suportar temperaturas extremas, vibração, umidade e exposição a óleos e combustíveis. O projeto deve rotear cuidadosamente os fios para evitar interferências e garantir confiabilidade sob condições exigentes. Tendências como veículos elétricos (EVs) e direção autônoma estão aumentando ainda mais a complexidade e a criticidade dos projetos de chicotes elétricos automotivos, exigindo capacidades de tensão mais altas, maior largura de banda de dados para redes de sensores e proteção ainda mais robusta.

Aeroespacial e Aviação: As aeronaves dependem de sistemas elétricos altamente sofisticados e redundantes para navegação, comunicação, controle de voo, gerenciamento de motores e conforto dos passageiros. Os conjuntos de chicotes elétricos neste setor devem atender aos mais rigorosos padrões de confiabilidade e segurança. Eles precisam ser incrivelmente leves para otimizar a eficiência de combustível e a carga útil, altamente resistentes a vibrações, flutuações extremas de temperatura (de -55°C a mais de 125°C), radiação e possíveis riscos de incêndio. Os processos de projeto e testes são rigorosos, envolvendo extensos testes de qualificação para garantir o desempenho durante toda a vida útil da aeronave. A tendência para aeronaves mais elétricas, usando eletricidade para funções tradicionalmente executadas por sistemas hidráulicos ou pneumáticos, está impulsionando a demanda por soluções de chicotes elétricos ainda mais avançadas e integradas neste campo.

Dispositivos médicos: A área médica utiliza conjuntos de chicotes elétricos em uma ampla variedade de equipamentos, desde ferramentas simples de diagnóstico, como monitores de pressão arterial, até sistemas complexos de imagem, como ressonância magnética e tomografia computadorizada, sistemas de monitoramento de pacientes e dispositivos de suporte à vida, como ventiladores e bombas de infusão. Esses chicotes devem atender a requisitos regulatórios rigorosos (como padrões FDA e ISO) em relação à biocompatibilidade, segurança elétrica e confiabilidade. Freqüentemente, precisam ser esterilizáveis, flexíveis e resistentes a desinfetantes. A tendência de miniaturização em dispositivos médicos, juntamente com a integração de conectividade sem fio e sensores avançados, apresenta desafios e oportunidades contínuos para projetistas de chicotes elétricos neste setor.

Maquinário Industrial e Automação: Fábricas e fábricas estão repletas de máquinas que dependem de conjuntos de chicotes elétricos. Isso inclui braços robóticos, sistemas de transporte, máquinas CNC, CLPs (controladores lógicos programáveis), controles de motores e redes de sensores. Esses chicotes devem resistir a ambientes industriais agressivos, incluindo vibração, poeira, umidade e exposição a produtos químicos. Eles são cruciais para garantir a operação precisa e confiável de processos automatizados. A ascensão da Indústria 4.0 e da Internet Industrial das Coisas (IIoT) está aumentando os requisitos de conectividade de dados dentro das fábricas, exigindo soluções de cablagens capazes de lidar com sinais de dados de alta velocidade e de energia de maneira confiável.

Eletrônicos de consumo: Embora muitas vezes menos visíveis, os conjuntos de chicotes elétricos estão presentes em muitos produtos de consumo. Pense nas conexões internas de televisões, computadores, laptops, impressoras, eletrodomésticos como máquinas de lavar e geladeiras, ferramentas elétricas e até brinquedos. Esses chicotes são normalmente menores e podem não exigir o mesmo nível de proteção ambiental que os chicotes industriais ou automotivos, mas ainda assim precisam ser confiáveis, econômicos e atender às rígidas restrições de projeto. O impulso constante por produtos eletrônicos de consumo menores, mais finos e com mais recursos impulsiona a inovação em designs de chicotes elétricos miniaturizados e flexíveis.

Telecomunicações: data centers, torres de celular, roteadores, switches e outros equipamentos de rede dependem de conjuntos complexos de chicotes elétricos para gerenciar a distribuição de energia e a transmissão de dados. Esses chicotes geralmente precisam lidar com altas taxas de dados e devem ser projetados para gerenciamento eficiente de cabos em ambientes de rack densos. O crescimento exponencial no tráfego de dados e a implantação de redes 5G estão impulsionando a necessidade de soluções de cablagens mais sofisticadas e de maior desempenho no setor de telecomunicações.

Energia renovável: instalações de painéis solares, turbinas eólicas e sistemas de armazenamento de energia utilizam conjuntos de chicotes elétricos para conectar painéis, inversores, baterias e sistemas de controle. Esses chicotes devem ser duráveis ​​o suficiente para suportar elementos externos como radiação UV, temperaturas extremas e estresse mecânico. À medida que o mundo faz a transição para fontes de energia mais verdes, a demanda por soluções especializadas de cablagens adaptadas a essas aplicações cresce rapidamente.

Esta extensa lista ressalta o papel fundamental que os conjuntos de chicotes elétricos desempenham na tecnologia moderna. Eles são os heróis anônimos, possibilitando as funcionalidades complexas das quais confiamos todos os dias, desde a partida de nossos carros até a realização de procedimentos médicos que salvam vidas.

Conjunto de chicote de fios

O próprio termo “montagem de chicote de fios” destaca o processo e o produto final. Não se trata apenas dos fios; trata-se da montagem – o ato de reunir todos os componentes em uma unidade funcional. Este processo de montagem é uma mistura de precisão de engenharia, experiência em fabricação e controle de qualidade.

A jornada de um chicote elétrico começa com especificações detalhadas de engenharia. Os projetistas usam software CAD (Computer-Aided Design) para criar diagramas precisos mostrando roteamento de fios, comprimentos, tipos de conectores e posicionamento de componentes. Esses projetos devem considerar as restrições de espaço físico do produto final, as condições ambientais que o chicote enfrentará, os requisitos elétricos (tensão, corrente, tipo de sinal) e as metas de custo.

Uma vez finalizado o projeto, o processo de fabricação começa. Normalmente envolve várias etapas principais:

Corte e decapagem de fios: Máquinas automatizadas cortam fios com precisão nos comprimentos exatos especificados no projeto. Eles então retiram o isolamento das extremidades para expor o núcleo condutor, preparando-os para a terminação. A precisão aqui é crucial para garantir a conexão adequada e evitar danos ao condutor.

Crimpagem e soldagem: As extremidades desencapadas dos fios são fixadas aos terminais dentro dos conectores. Isso pode ser feito por meio de crimpagem, onde uma ferramenta especializada comprime uma luva de metal ao redor do fio e do terminal, criando uma conexão estanque a gases, ou por meio de soldagem, onde a solda derretida une o fio ao terminal. A crimpagem é frequentemente preferida por sua confiabilidade e eficiência na produção em massa.

Montagem e roteamento: Técnicos ou sistemas automatizados roteiam cuidadosamente os fios terminados pelos caminhos designados dentro do chicote, geralmente guiados por placas que imitam o formato do produto final. Os fios são agrupados usando amarras, teares ou tubos termorretráteis, conforme especificado no projeto.

Inserção em conectores: Em alguns casos, especialmente com conectores multipinos, os fios são inseridos em invólucros e os terminais são crimpados ou soldados no lugar.

Revestimento protetor: Um revestimento externo, geralmente feito de termoplástico ou borracha, é colocado sobre os fios agrupados. Esta jaqueta é então selada a quente ou moldada para formar uma camada externa protetora.

Rotulagem e marcação: Para chicotes complexos, as etiquetas são afixadas ou impressas diretamente no chicote ou nos conectores para identificar fios, circuitos ou seções específicas, auxiliando na instalação e manutenção.

Teste: esta é uma fase crítica. Os conjuntos de chicotes elétricos passam por testes rigorosos para garantir funcionalidade e confiabilidade. Isso pode incluir:

Teste de continuidade: verificar se cada fio forma um caminho elétrico completo entre seus pontos designados.

Teste de resistência de isolamento: verificar se os fios estão devidamente isolados e se não estão em curto entre si ou com o aterramento.

Teste de altos potenciais (Hi-Pot): Aplicar uma alta tensão para garantir que o isolamento possa suportar o estresse sem quebrar.

Inspeção visual: verificação do roteamento correto, conexões seguras, rotulagem adequada e qualidade geral.

Testes ambientais: submeter amostras a condições como ciclos de temperatura, vibração e umidade para simular o uso no mundo real.

A complexidade de um conjunto de chicote elétrico pode variar drasticamente. Um chicote simples para um pequeno eletrodoméstico pode envolver apenas alguns fios e conectores básicos, enquanto um chicote para um carro ou aeronave moderno pode conter centenas de metros de fio, milhares de conexões e exigir meses de projeto e processos de fabricação especializados.

O controle de qualidade em todo o processo de montagem é fundamental. Mesmo uma única conexão defeituosa ou um fio mal colocado pode levar à falha do sistema. Fabricantes como o TSCN Connector (conforme visto em https://www.tscnconnector.com/) enfatizam sistemas de gerenciamento de qualidade rigorosos para garantir que seus conjuntos de chicotes elétricos atendam aos padrões exigentes de sua diversificada clientela. Este compromisso com a qualidade garante que o produto final, seja um veículo, um equipamento médico ou uma máquina industrial, opere de forma segura e confiável.

Obtendo o chicote de fios perfeito para sua aplicação

Selecionar o chicote elétrico certo para uma aplicação específica é uma decisão crítica que afeta o desempenho, a confiabilidade e a longevidade do produto final. Não é uma situação única para todos; o arnês “perfeito” é aquele que é adaptado com precisão para atender aos requisitos exclusivos do sistema que servirá. Este processo envolve uma consideração cuidadosa de vários fatores-chave e muitas vezes requer a colaboração com fabricantes de chicotes experientes.

Compreendendo seus requisitos: A primeira etapa é uma análise completa do que o chicote elétrico precisa fazer. Isso inclui:

Especificações elétricas: Quais tensões e correntes o chicote suportará? Que tipo de sinais estão envolvidos (potência, analógicos, digitais, dados de alta velocidade)? Isso determina a bitola do fio, o tipo de isolamento e os requisitos de blindagem.

Condições ambientais: Onde o arnês será usado? Será exposto a temperaturas extremas (quentes ou frias), umidade, óleos, combustíveis, produtos químicos, radiação UV ou vibrações ou choques significativos? Esses fatores determinam a escolha dos materiais para fios, isolamento, conectores e revestimento externo. Por exemplo, chicotes automotivos precisam de materiais diferentes daqueles usados ​​em eletrônicos de consumo internos.

Restrições físicas: Quanto espaço está disponível para o arnês? Existem caminhos de roteamento específicos que ele deve seguir? Quais são as limitações de tamanho e peso? Isso influencia o layout do projeto, a flexibilidade dos fios e as dimensões gerais do chicote.

Requisitos do conector: com que tipo de conectores ele precisa interagir? Existem configurações específicas de pinos, requisitos de acoplamento ou padrões de vedação ambiental (como classificações IP) que devem ser atendidos?

Conformidade regulatória: a aplicação se enquadra em regulamentações ou padrões específicos do setor (por exemplo, padrões SAE automotivos, padrões médicos ISO, especificações MIL aeroespaciais)? O projeto e os materiais do chicote devem atender a esses requisitos.

Necessidades de ciclo de vida e confiabilidade: Qual é a duração da vida operacional esperada do produto? Qual é a taxa de falha aceitável? Isto impacta a escolha de materiais de maior qualidade e protocolos de testes mais rigorosos para aplicações críticas.

Avaliando as capacidades do fabricante: depois que seus requisitos estiverem claros, é essencial encontrar um fabricante capaz de atendê-los. Procure empresas com:

Experiência em design: Experiência em projetar chicotes para aplicações semelhantes. Eles devem ser capazes de oferecer sugestões de design para otimizar desempenho, confiabilidade e custo.

Flexibilidade de fabricação: capacidade de lidar com volumes variados, desde protótipos até produção em alto volume. A flexibilidade nos materiais e nas opções de conectores também é crucial.

Sistemas de Qualidade: Processos robustos de controle de qualidade, certificações (como ISO 9001, IATF 16949 para o setor automotivo) e um histórico de fornecimento de produtos confiáveis. Empresas como a TSCN Connector frequentemente destacam sua adesão a rígidos padrões de qualidade em seus sites (https://www.tscnconnector.com/).

Capacidades de teste: Instalações de teste internas para verificar continuidade, isolamento e resistência ambiental de acordo com suas especificações.

Suporte técnico: atendimento ao cliente ágil e especialistas técnicos que podem ajudar com dúvidas de design, solução de problemas e suporte contínuo.

Solicitação e comparação de cotações: obtenha cotações detalhadas de possíveis fabricantes. Compare não apenas o preço, mas também o design proposto, as escolhas de materiais, os prazos de entrega, as medidas de garantia de qualidade e quaisquer serviços adicionais oferecidos (como assistência de design ou entrega just-in-time). Às vezes, um arnês com preço um pouco mais alto de um fabricante com controle de qualidade e seleção de materiais superiores pode oferecer melhor valor e confiabilidade a longo prazo.

Considerando a preparação para o futuro: Se possível, considere as necessidades futuras. O produto exigirá atualizações ou recursos adicionais no futuro? Um projeto de chicote um pouco mais complexo inicialmente pode acomodar adições futuras com mais facilidade, economizando custos de reequipamento posteriormente.

A comunicação é fundamental: mantenha uma comunicação aberta e clara com o fabricante escolhido durante todo o processo. Forneça a eles todas as especificações, desenhos e dados ambientais necessários. Esteja disponível para responder perguntas e fornecer feedback sobre propostas de design. Uma abordagem colaborativa geralmente leva aos melhores resultados.
